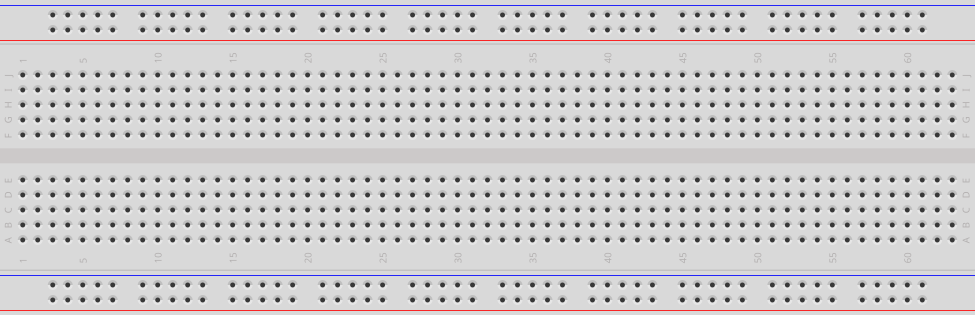

Placa de proves

Una placa de proves és un placa de plàstic que permet fer connexions de forma ràpida, té com a objectiu poder generar circuits elèctrics evitant fer soldadures entre components.

Per poder fer de pressa aquestes connexions la placa de prova uneix internament determinats orificis entre si. Cal diferenciar dues parts amb orificis, la part que s'anomena busos o raïls de potència i una altra part que són les pistes.

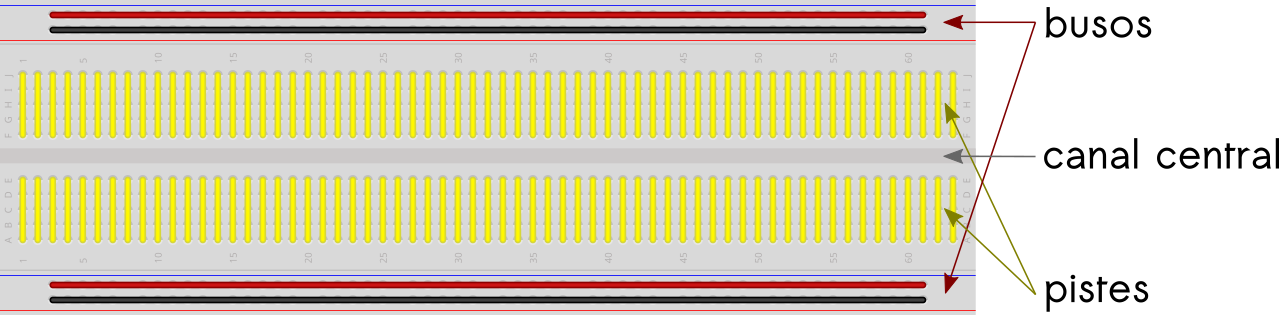

En la següent imatge es poden localitzar les diferents parts i com es connecten els orificis entre si.

El canal central

És la regió localitzada al mig de la placa de proves, s'utilitza per col·locar els circuits integrats. Marca la divisió entre dues parts de la placa simètriques on cap circuit el travessa.

Els busos

Els busos s'utilitzen per connectar una font d'alimentació a la placa, també solen anomenar-se raïls de potència o canals de polaritat. S'entenen horitzontalment com dues files a la part superior i inferior. S'utilitzen per distribuir l'alimentació elèctrica del circuit. Acostumen a estar marcats en vermell i negre amb els signes + i -

Les pistes

Les pistes estan localitzades a la part central en columnes verticals. Els orificis ubicats en una mateixa columna (identificades amb números), es troben connectats elèctricament entre si, però no ho estan amb els forats de les files adjacents o la columna simètrica al solc central.
