Cotxe amb politja

Descripció: Fem una andròmina amb material reciclat Temps estimat: 120' Dificultat: principiant Edat recomanada: Totes les edats Material: cartró, 6 taps de plàstic, polsador, portapiles per 2 AA, dues gomes elàstiques de 0,5 mm de gruix i 0,8 mm de longitud, 2 pals, cable elèctric, motor DC, tope de motor de 2 mm, canya de paper, brides primes, 2 piles AA, plantilla del cotxe, cola, tisores, llapís, barrina, cinta de pintor, Objectius: Experimentem amb un circuit elèctric i parts mecàniques, conceptes com politges i par motor.

---

Desenvolupament

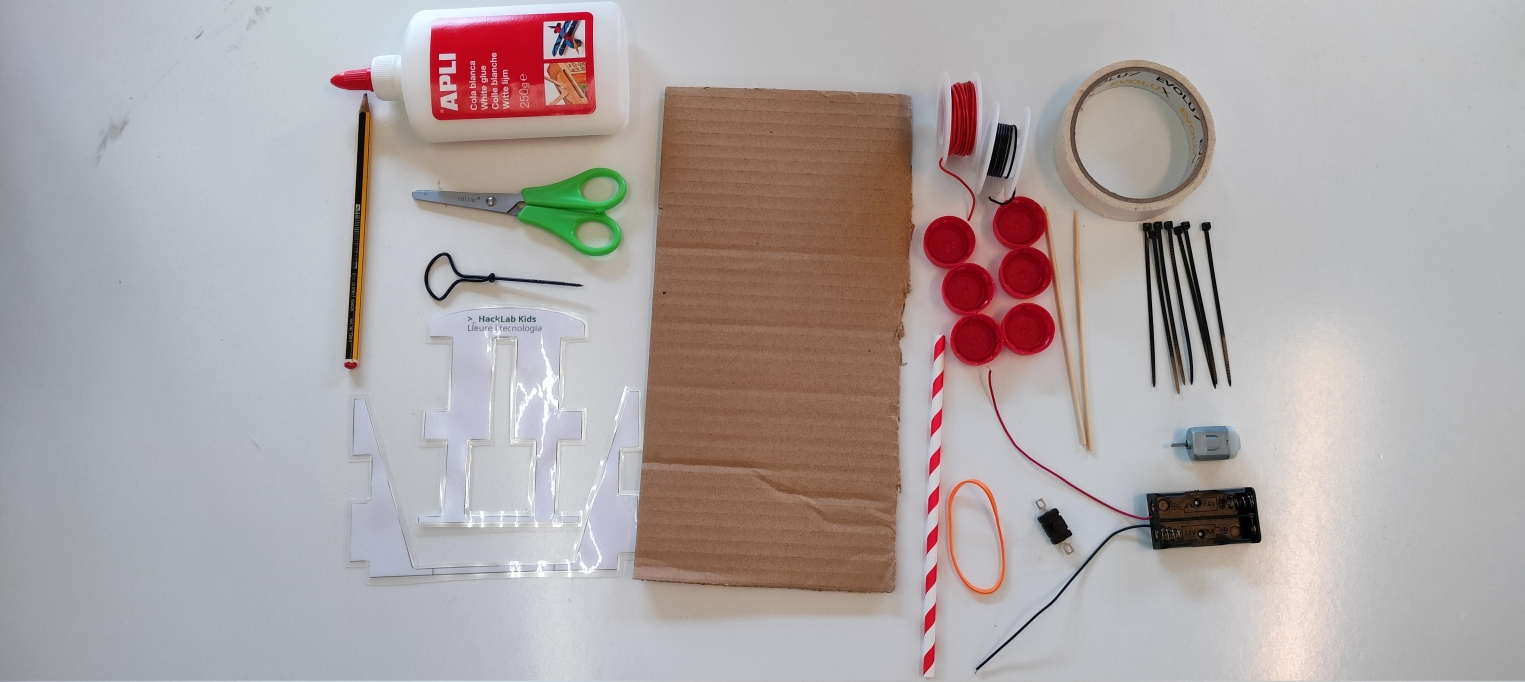

Material necessari. En aquesta fotografia hi falta dues gomes en comptes d'una, dues piles AA, i una peça que faci de topall a l'eix del motor.

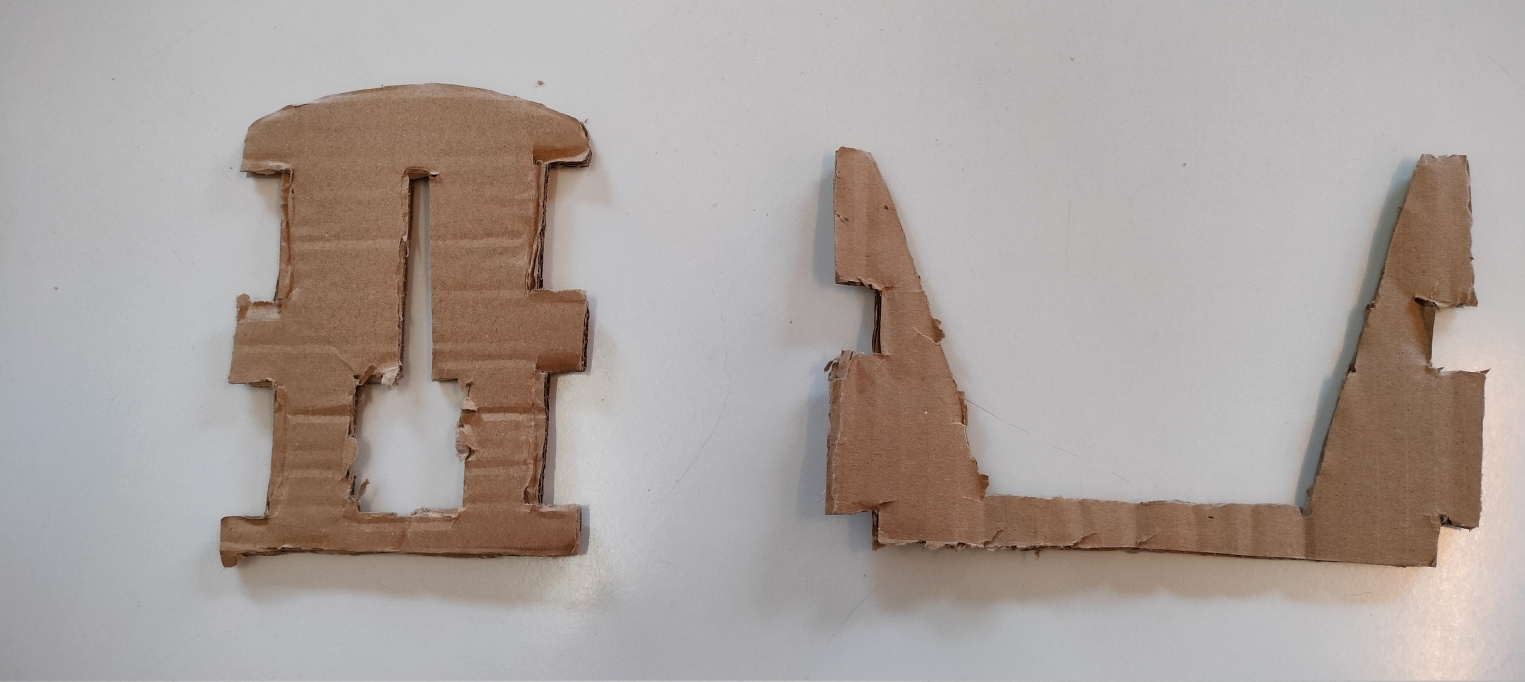

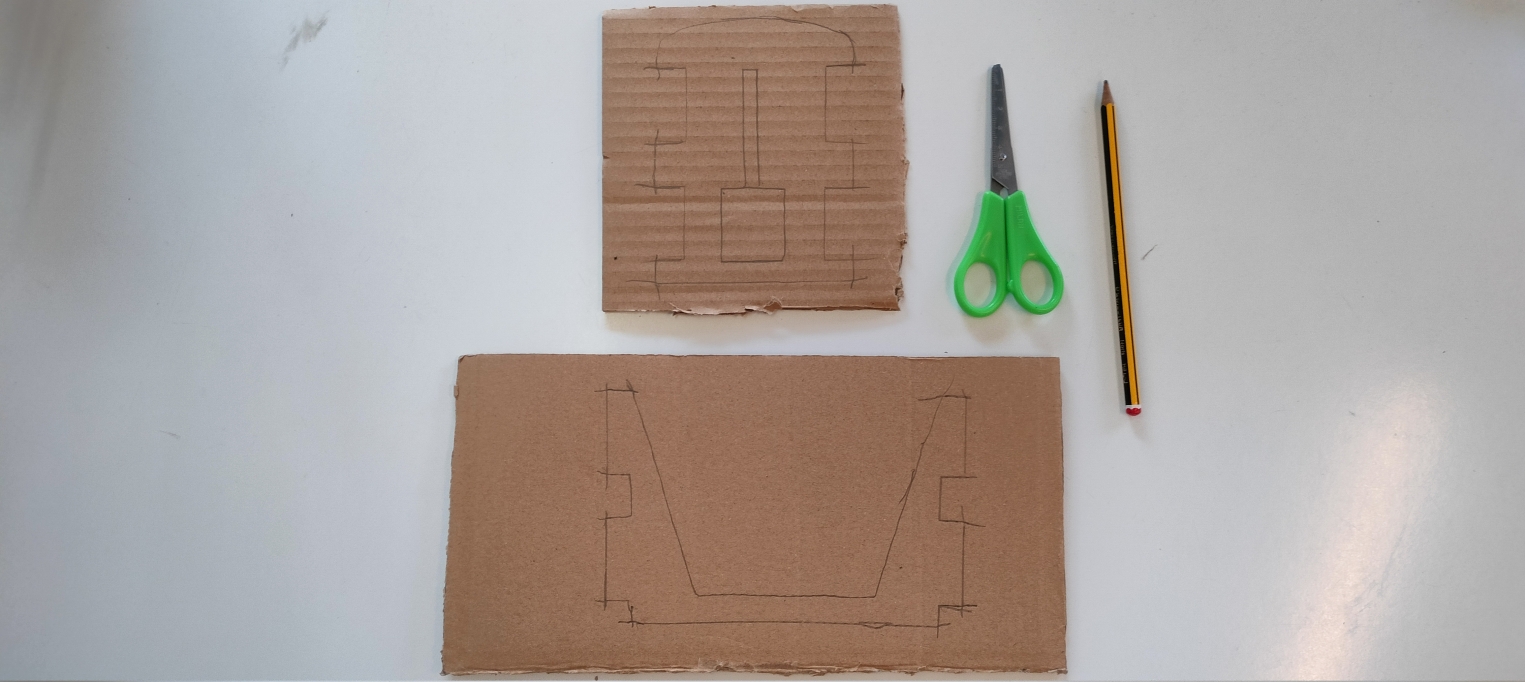

Tallar xassís: Utilitzem una plantilla per tallar el cartó, o deixem que creïn o modifiquin el xassís del cotxe al seu gust.

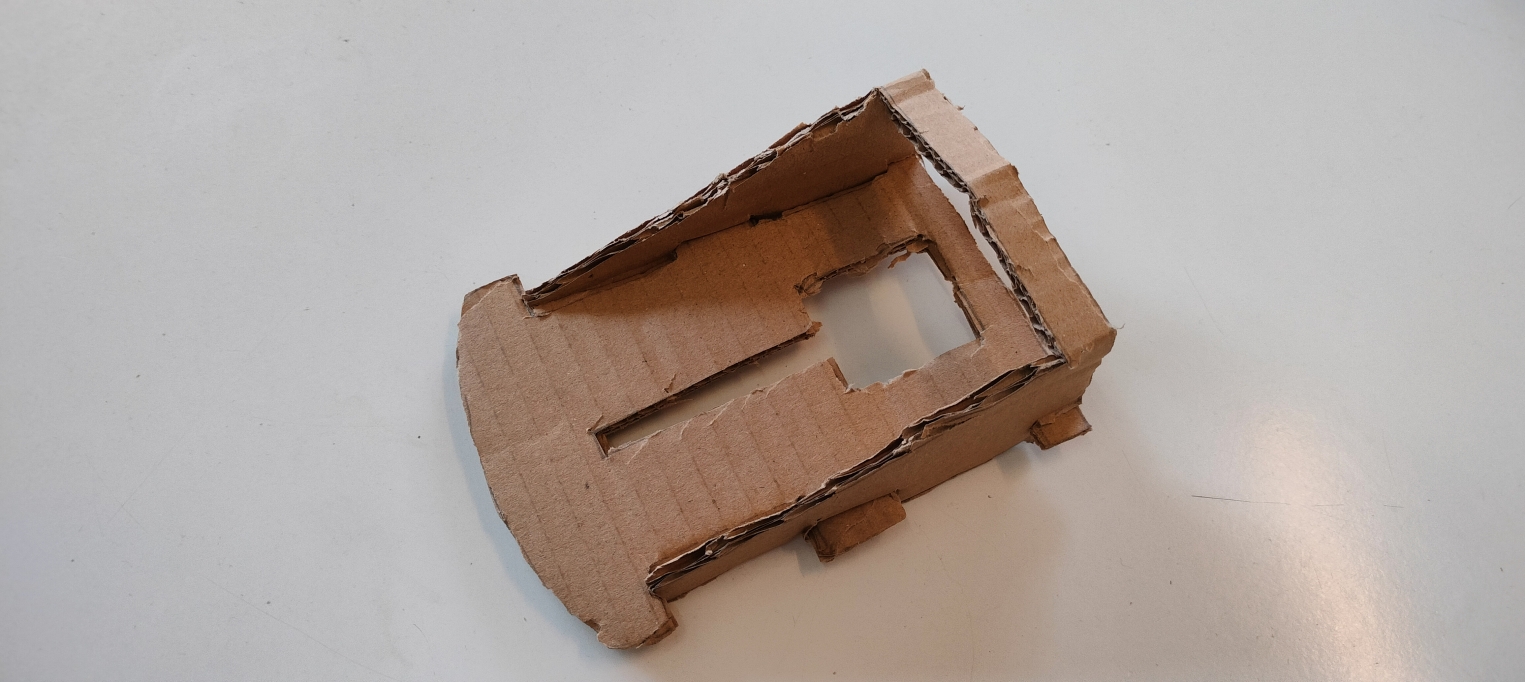

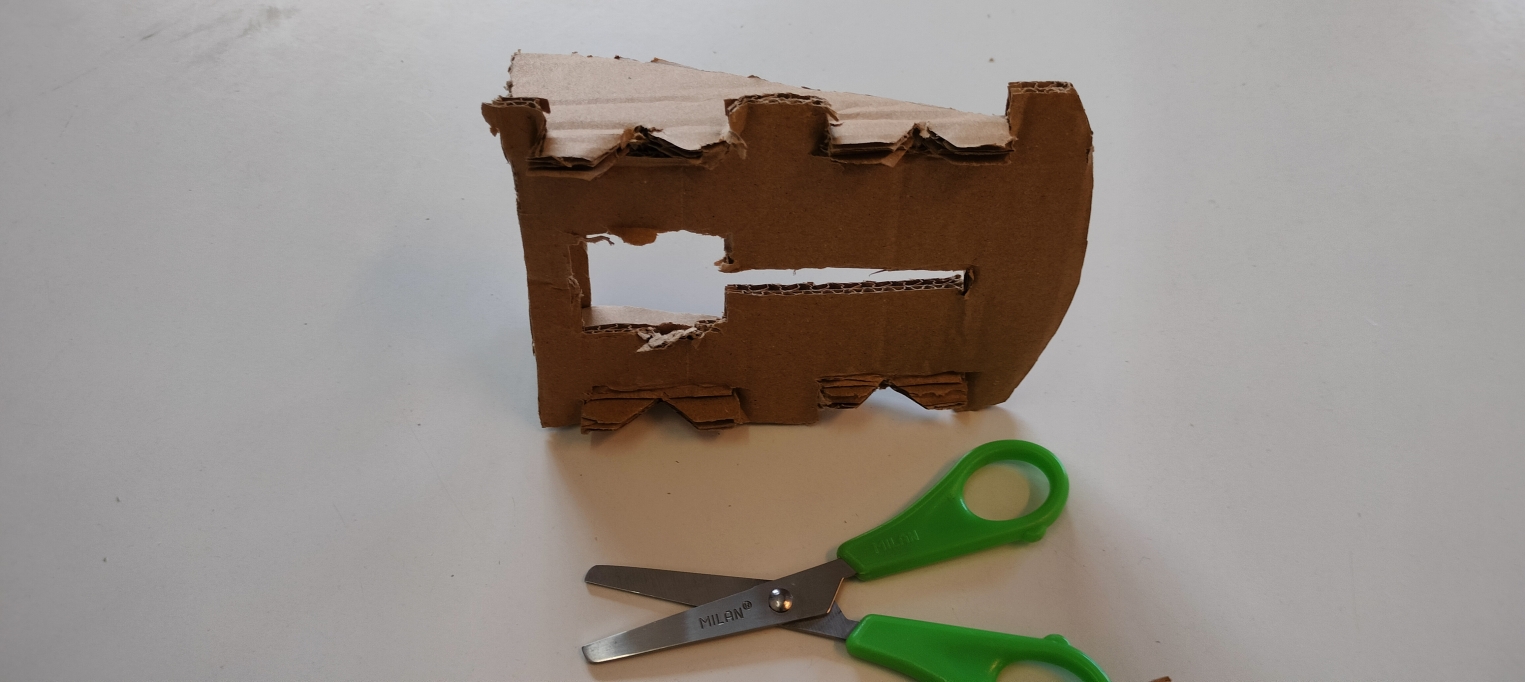

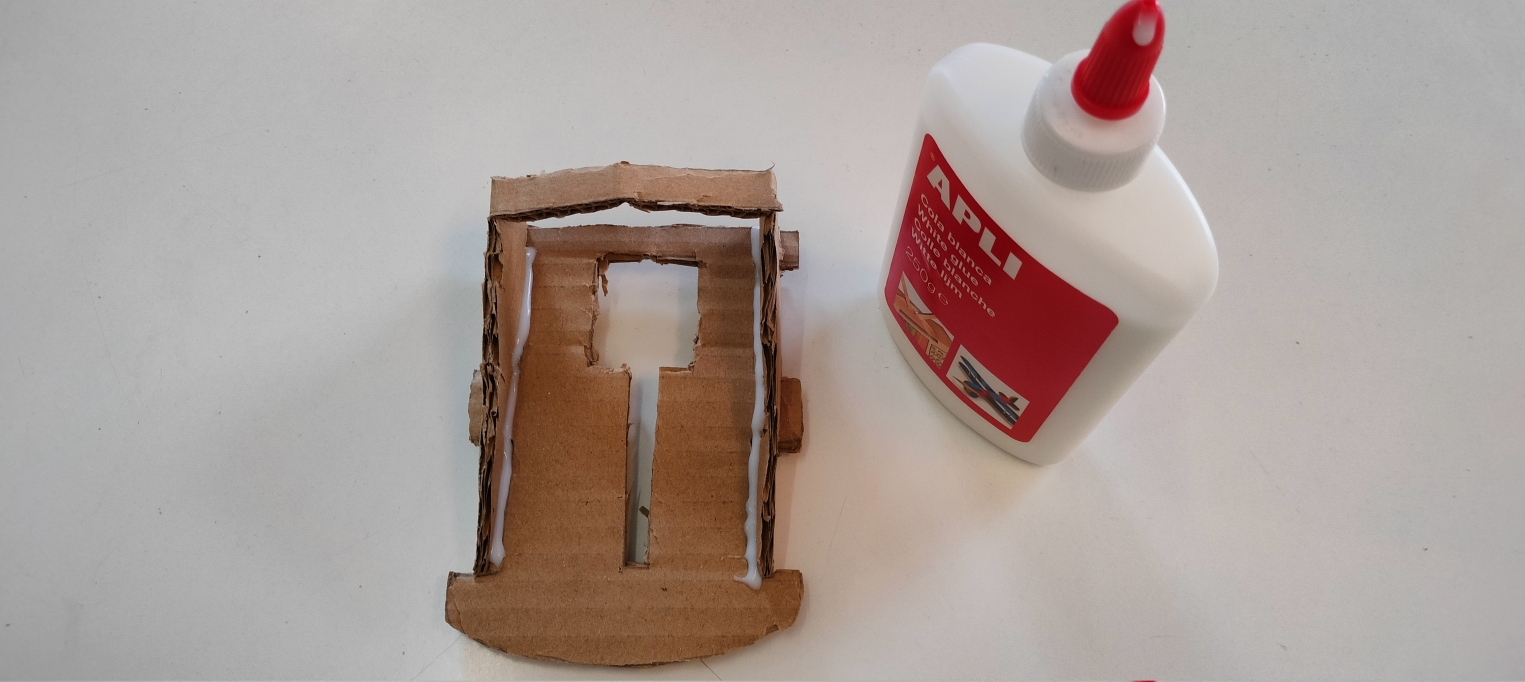

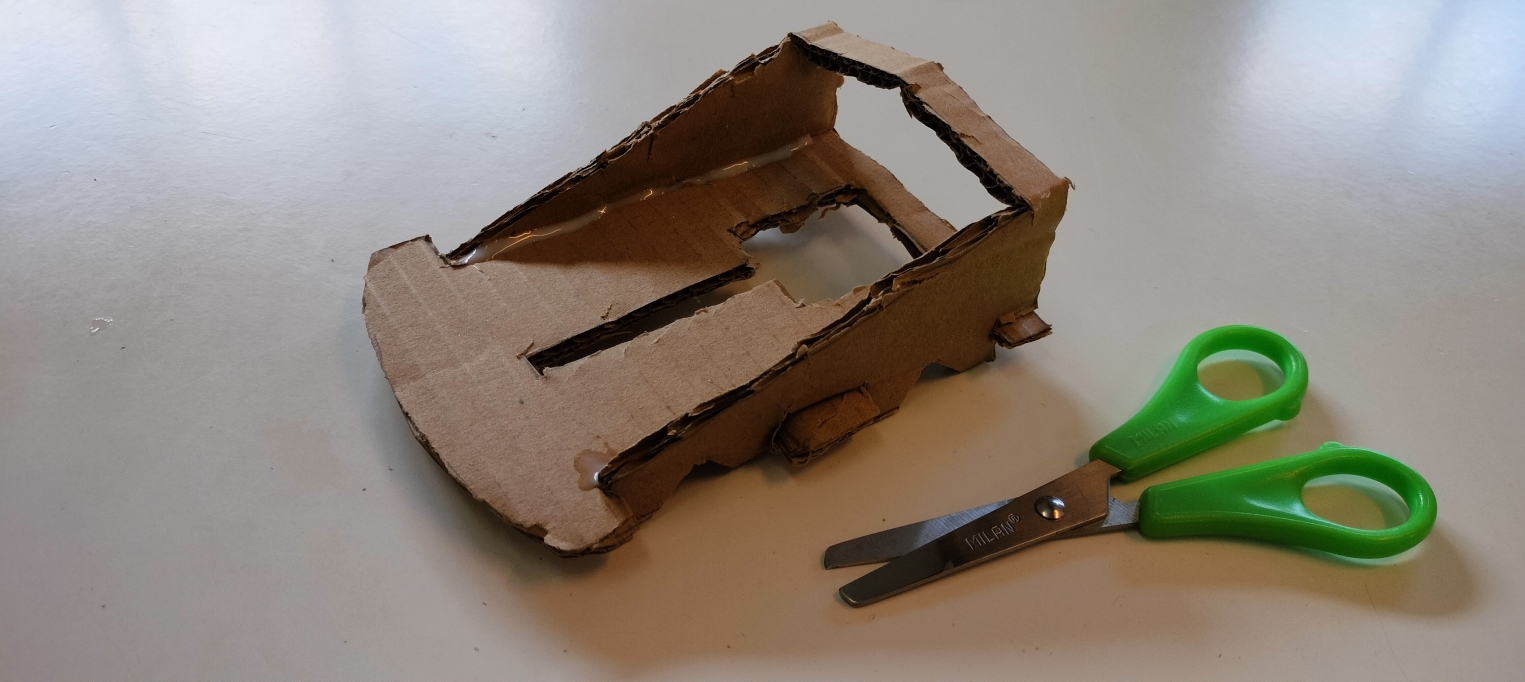

Muntar Xassís: Fem talls per poder posar els eixos de les rodes. Podem encolar ja les peces amb cola ràpida o esperar més endavant per fer-ho amb cola lenta si volem seguir sense embrutar-nos.

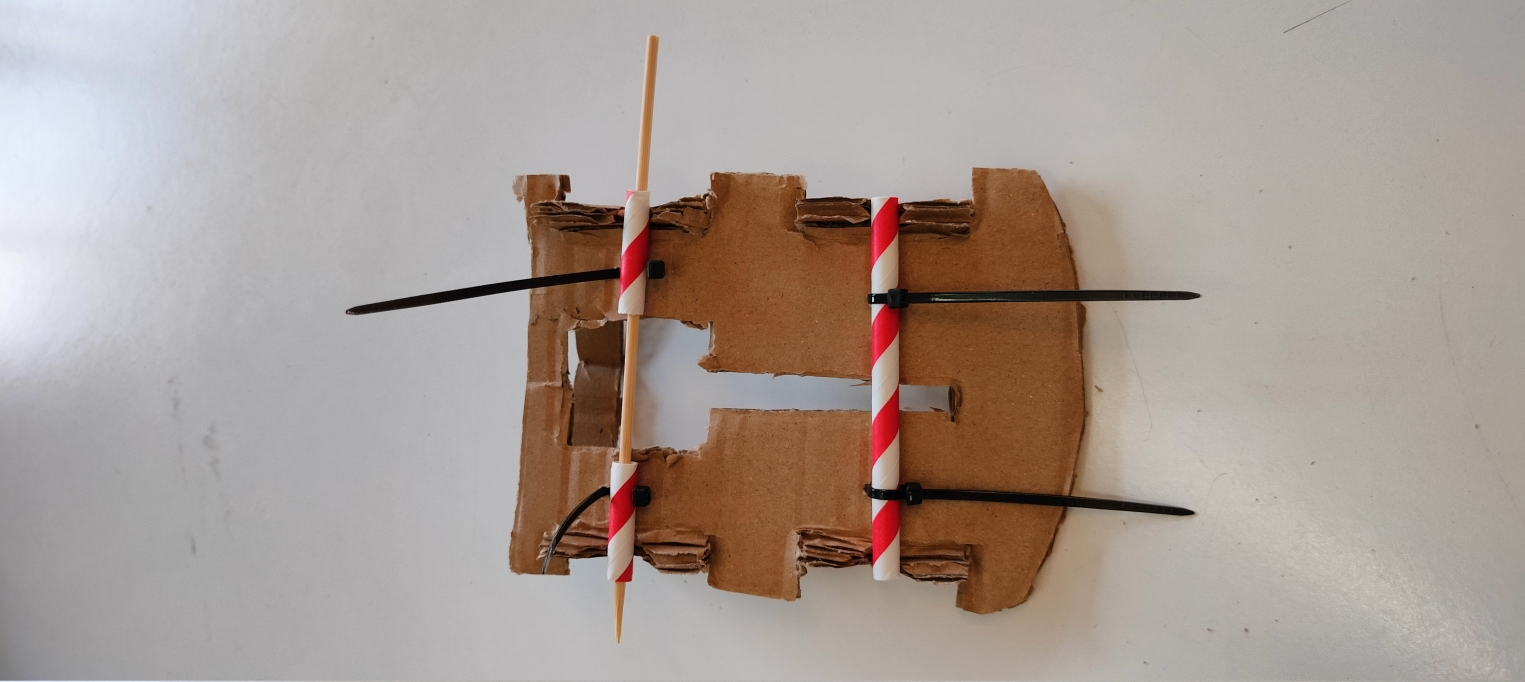

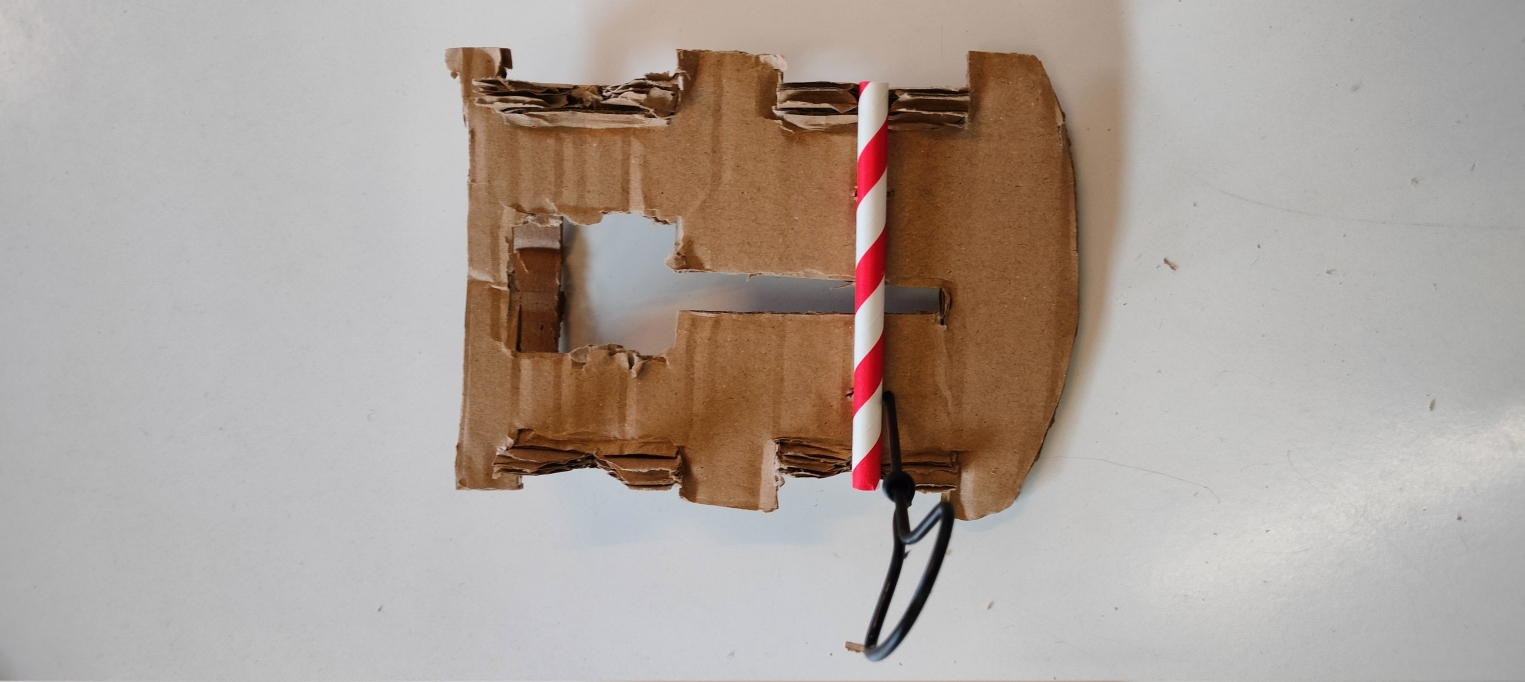

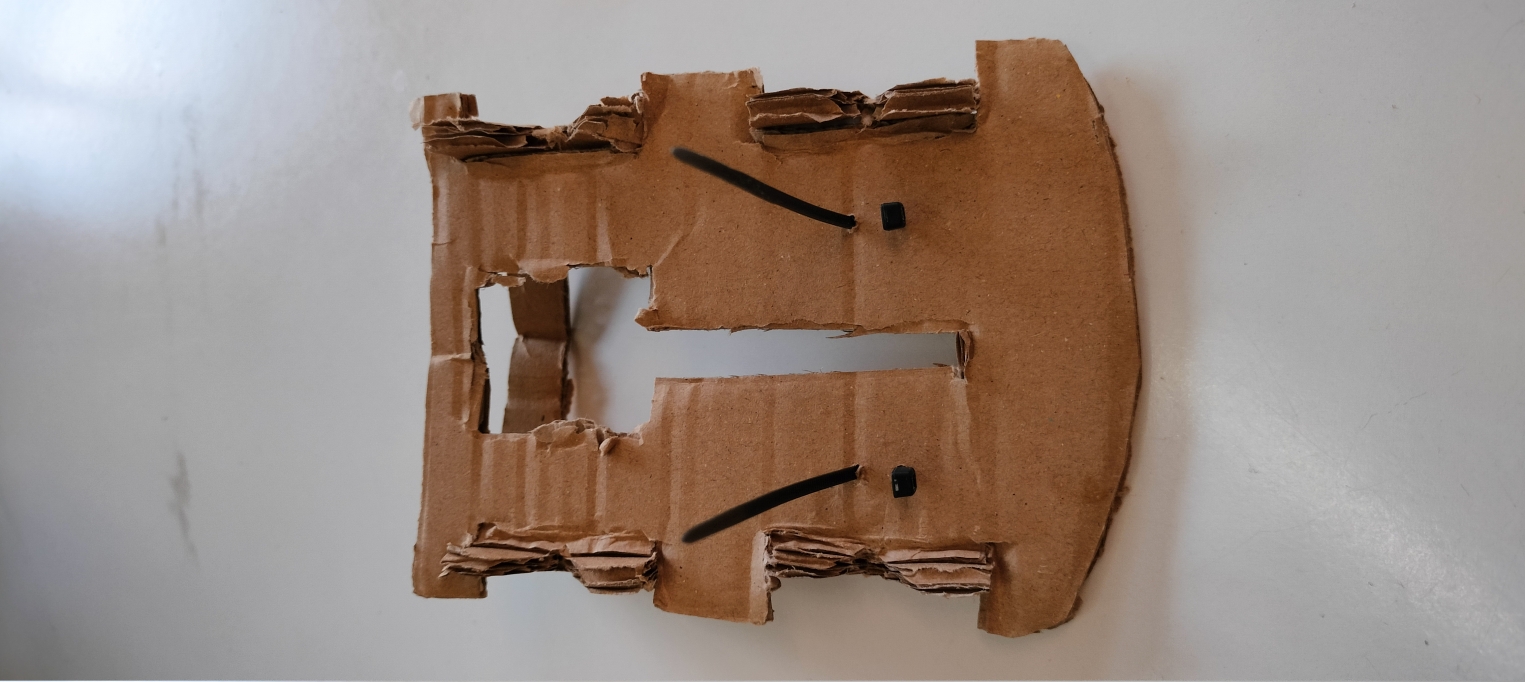

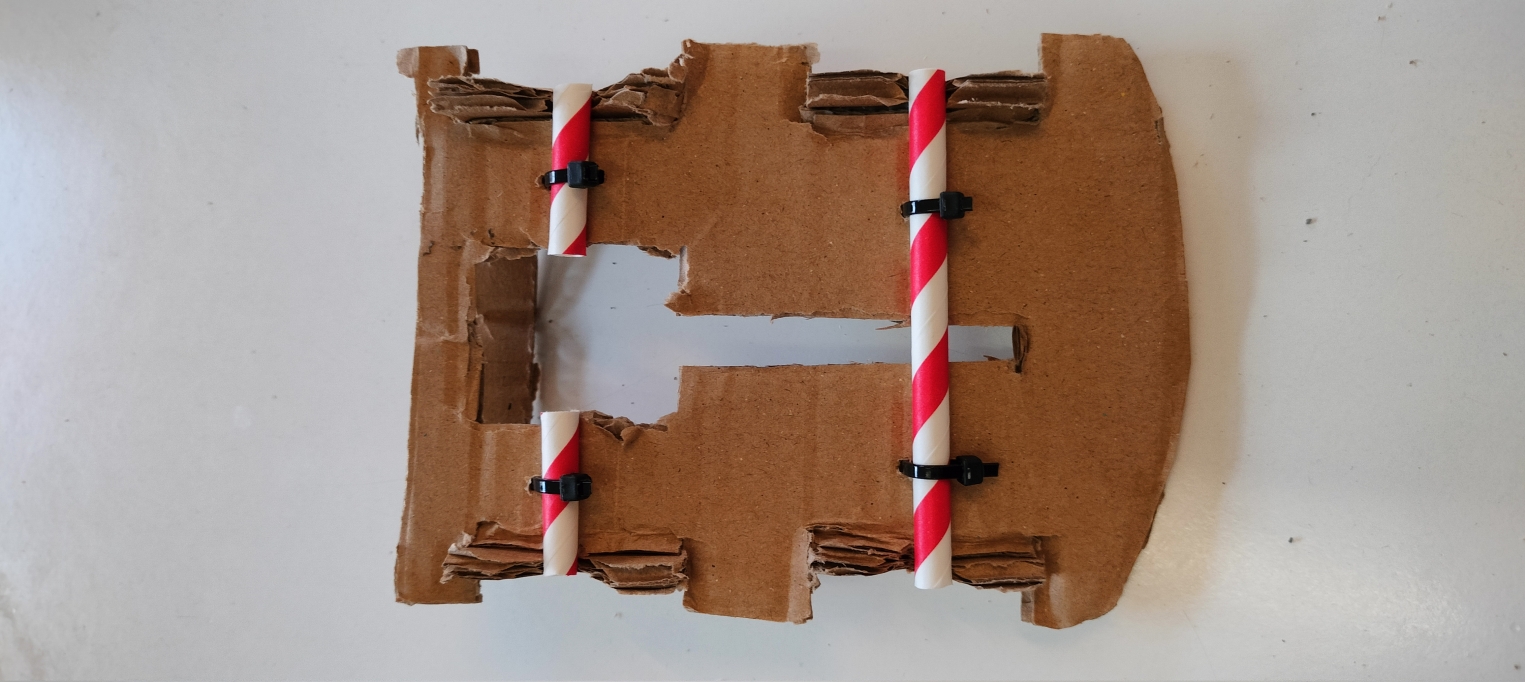

Eixos: Tallem les canyes a mida amb l'ajuda d'una barrina fem dos forats i les fixem amb brides. És important assegurar que els eixos interns (pals de fusta) no tenen resistència en rodar, sobretot en l'eix subjectat en dues baines.

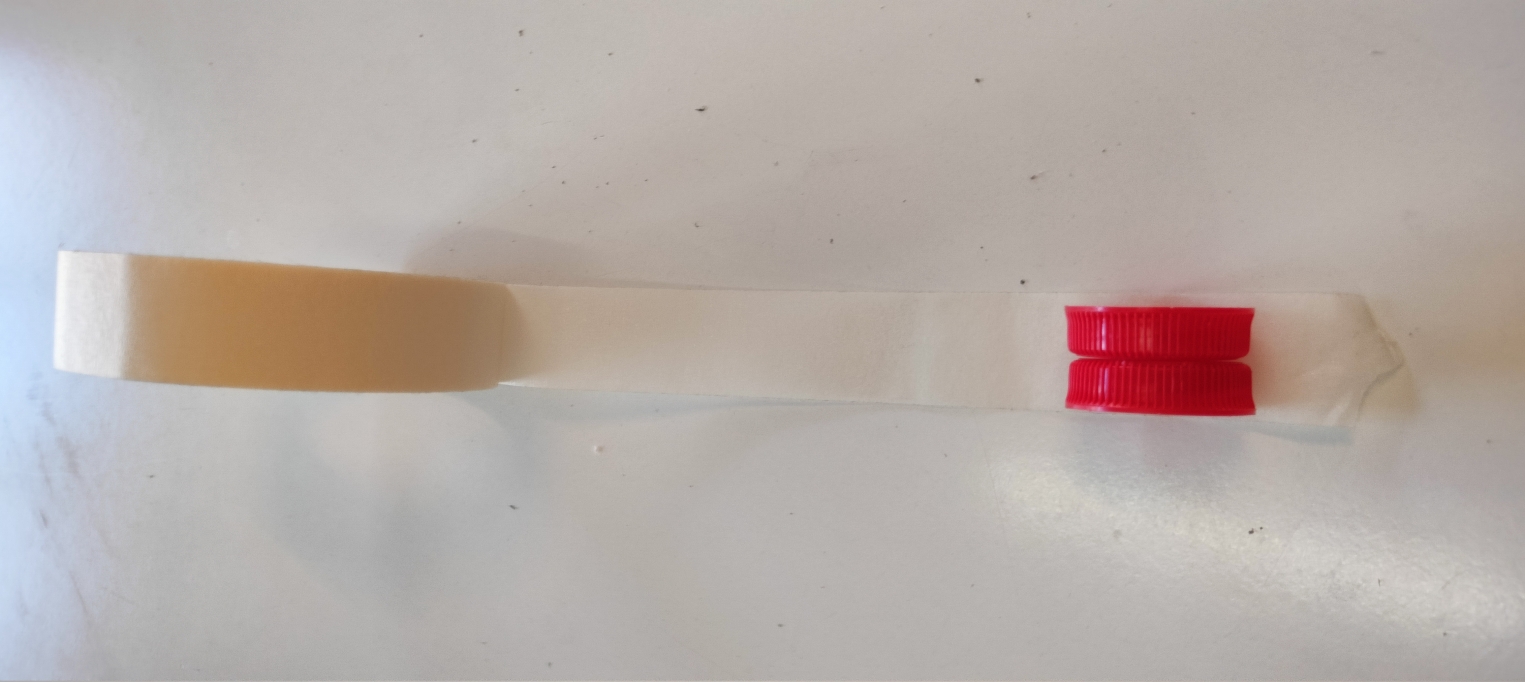

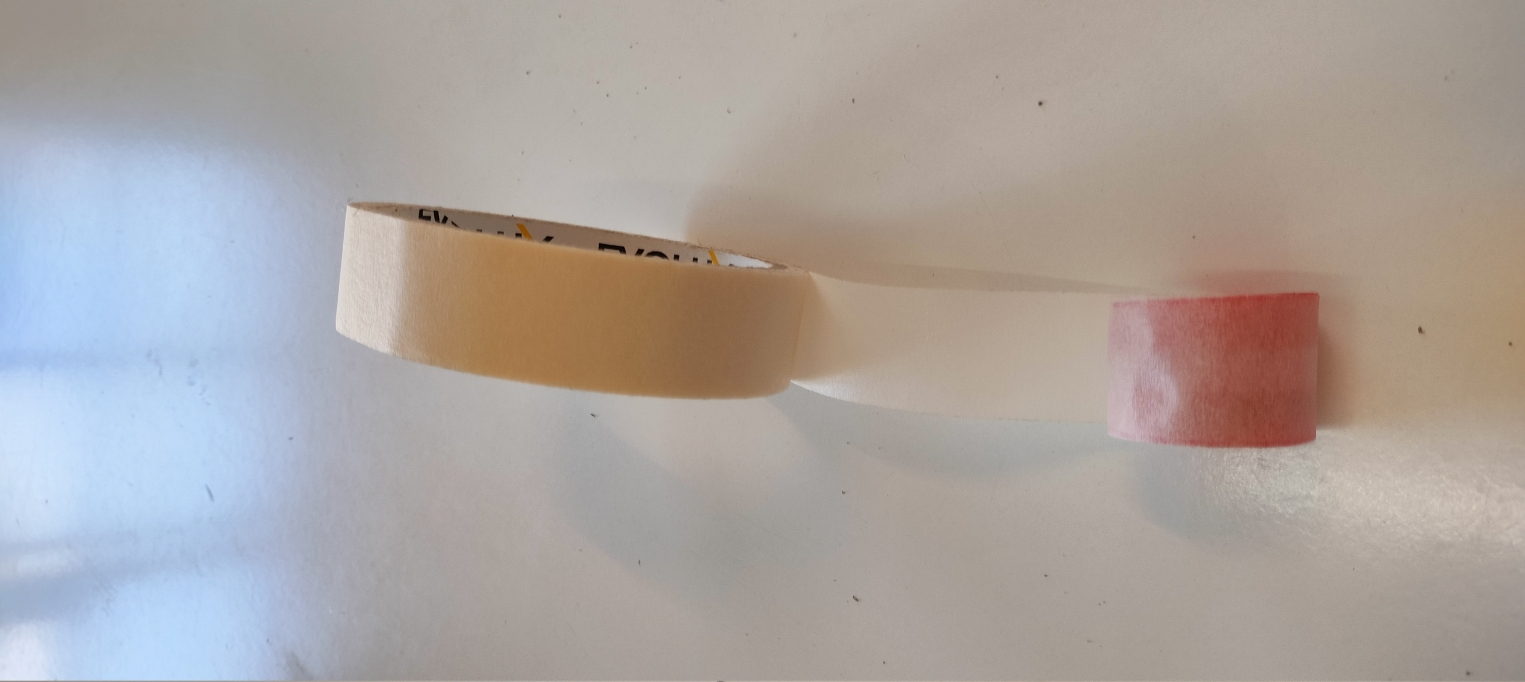

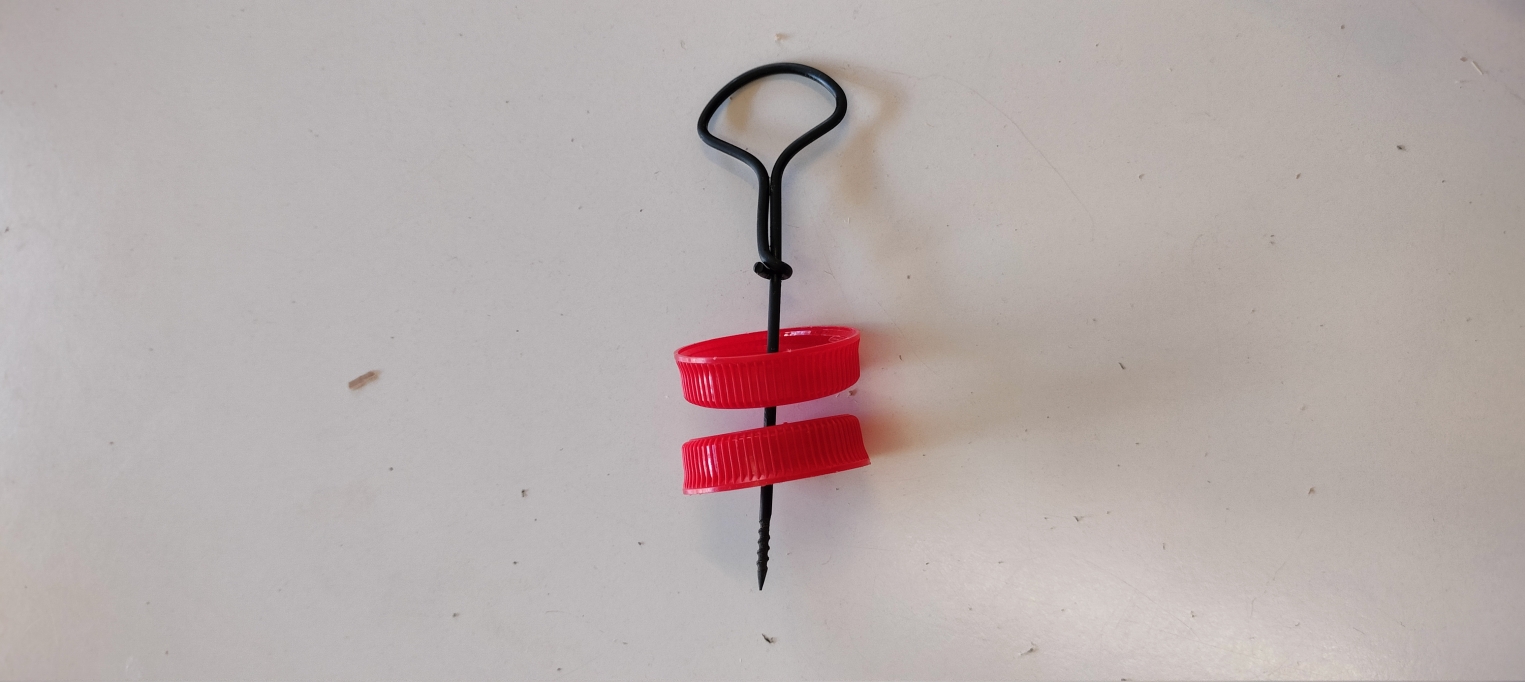

Rodes i politjes: Amb 2 taps similars els foradem. Cal prestar atenció a què el forat sigui al centre dels taps. Els unim amb cinta de paper.

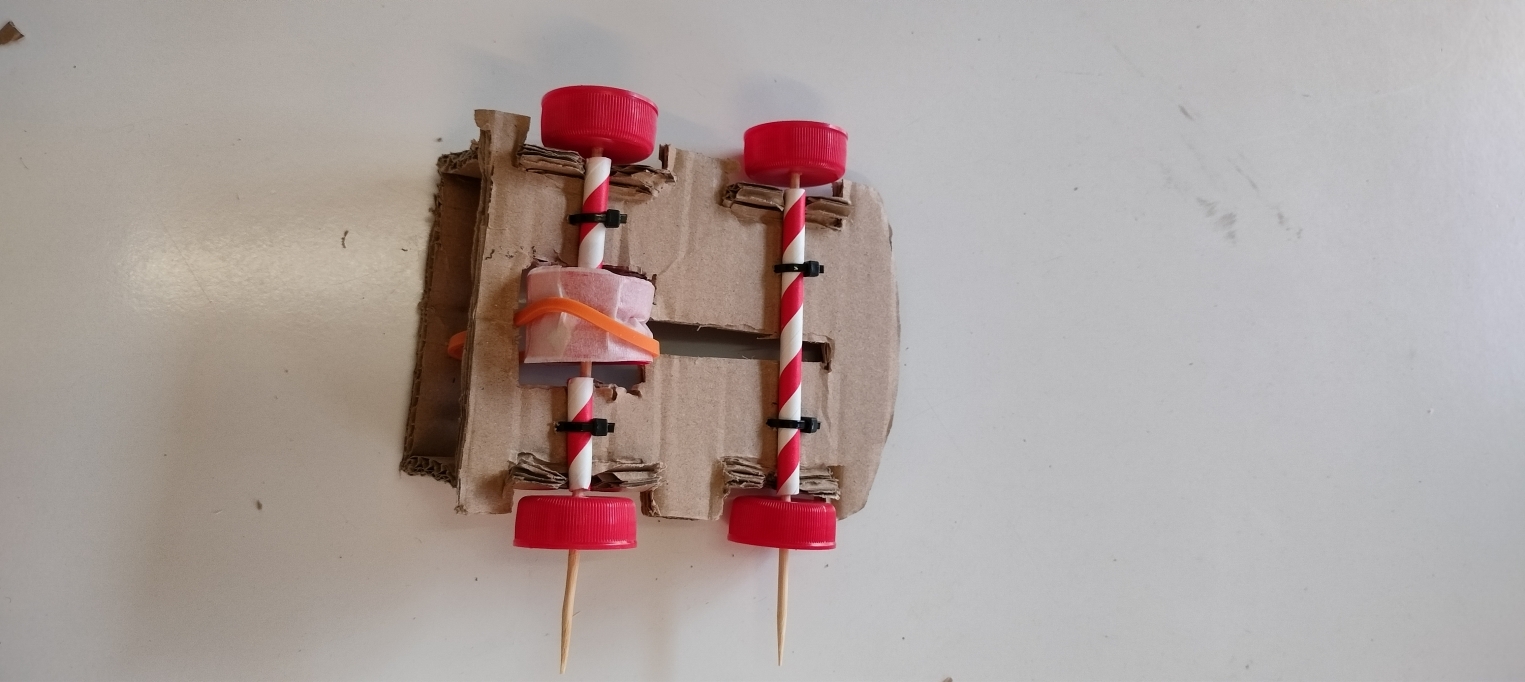

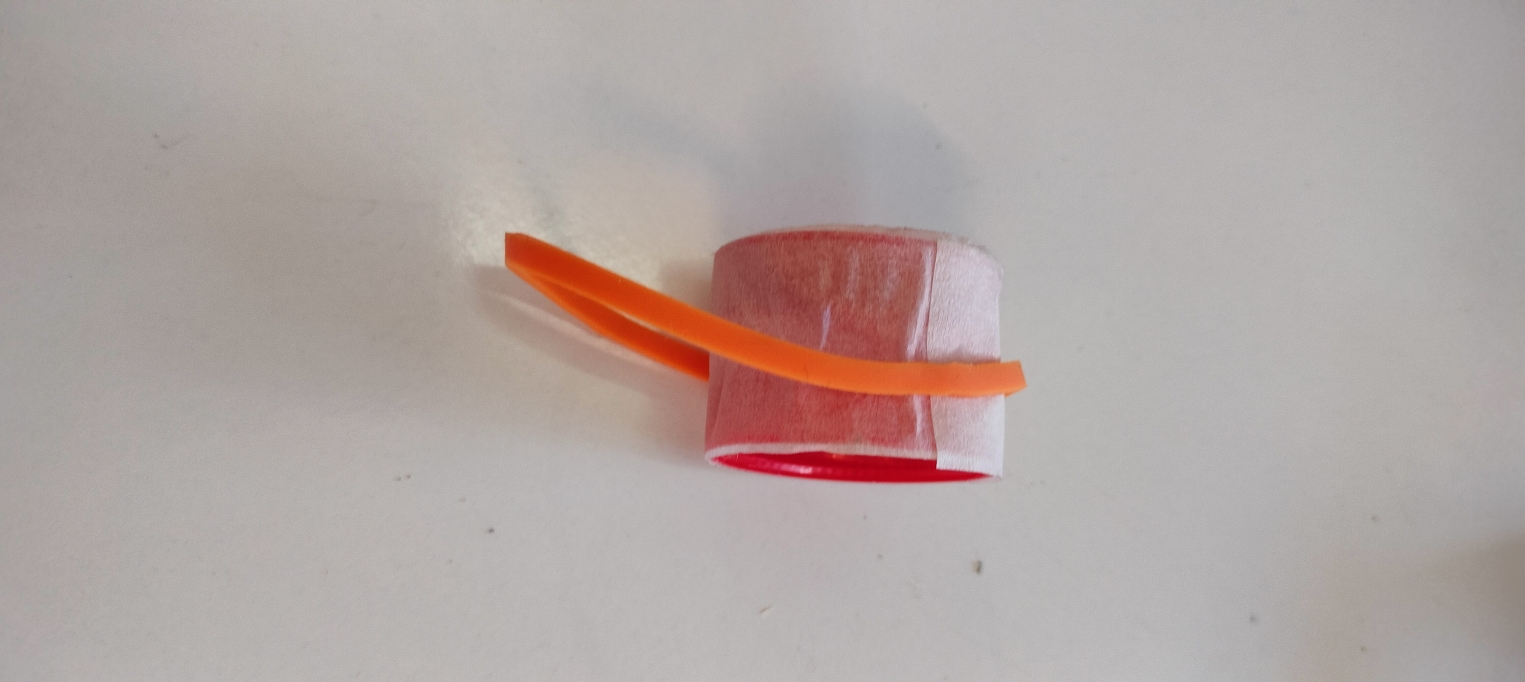

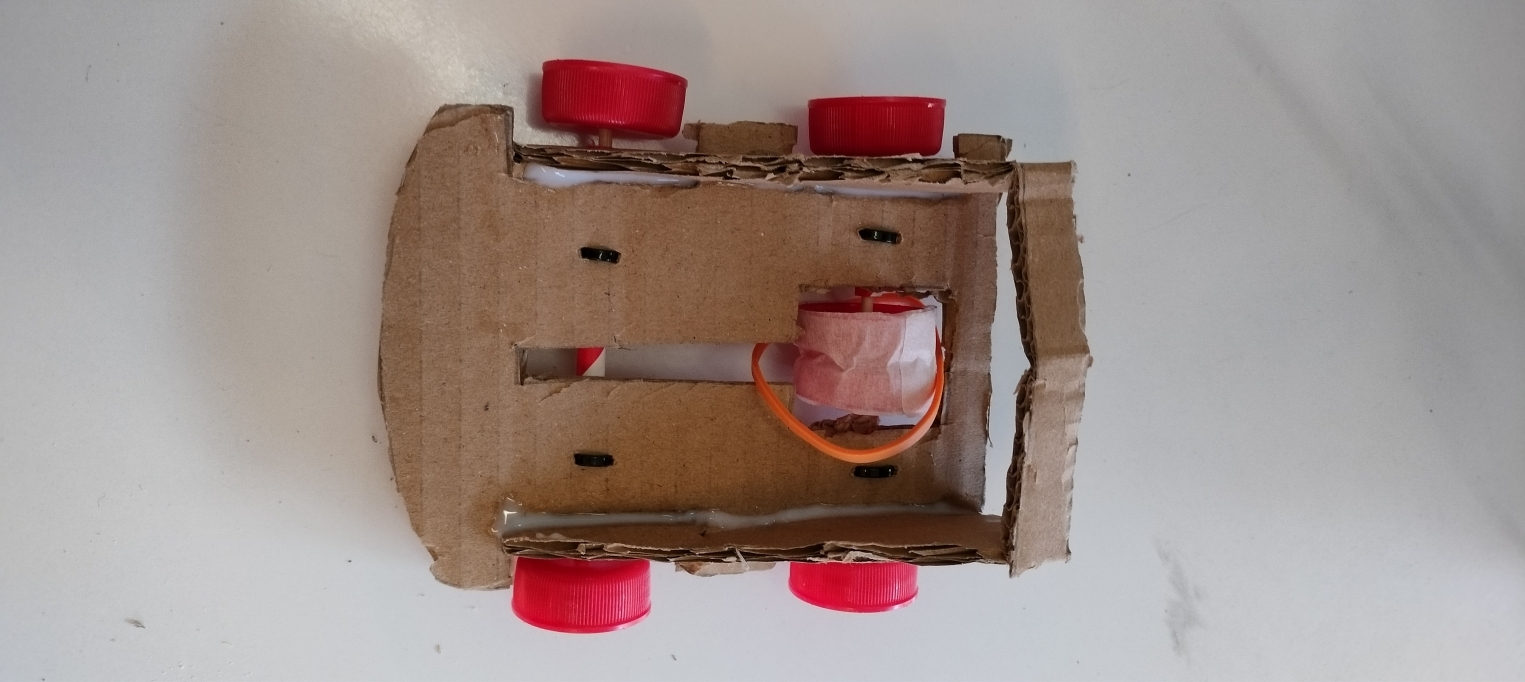

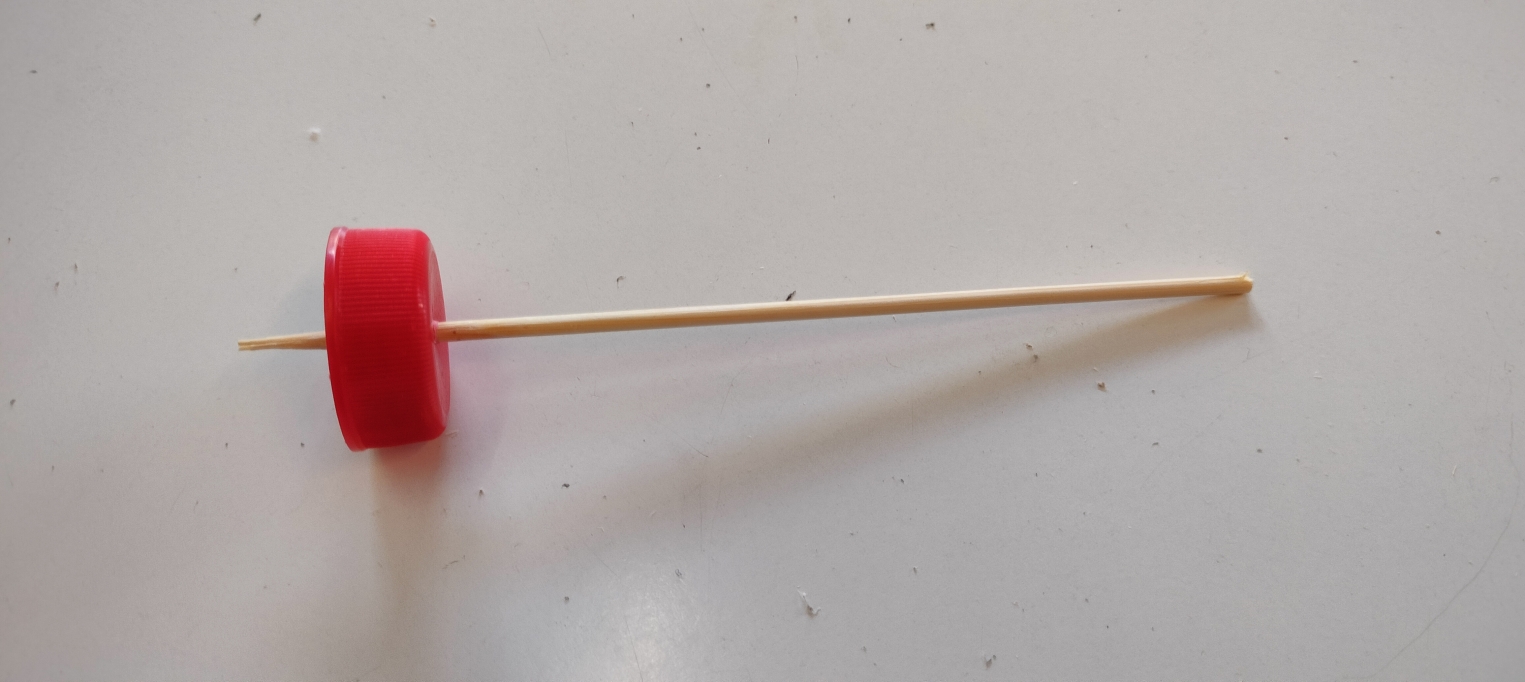

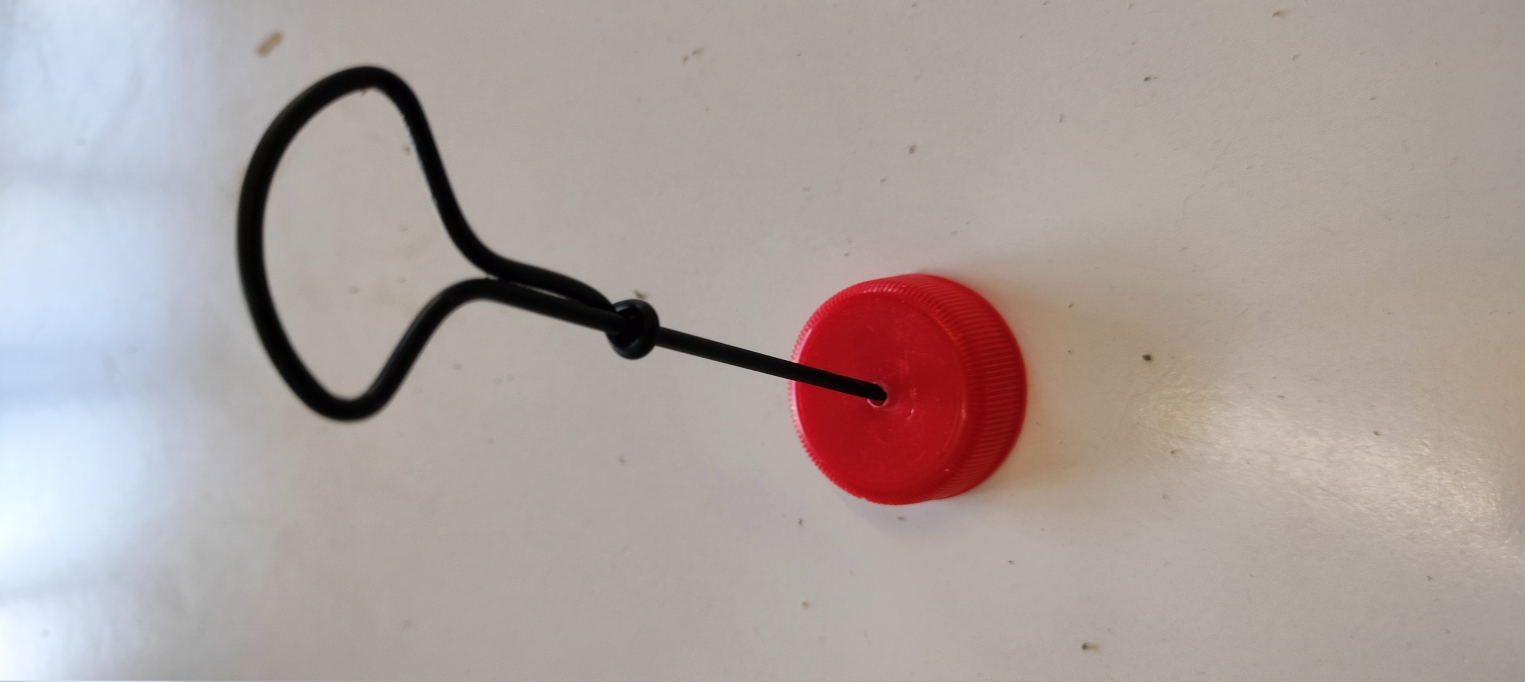

Muntem eixos i rodes: Fem un forat amb l'ajuda de la barrina a 4 taps similars. Cal prestar atenció a què el forat sigui al centre dels taps. Un tap el fixem a la punta d'un eix. Col·loquem l'eix de darrere. Després de passar la primera baina col·loquem la politja gran amb la goma elàstica. Finalment, posem el tap de l'altre roda que falta després de passar l'eix per l'altra baina. En l'eix de davant simplement posem els taps que faran de rodes a cada extrem de l'eix dintre de la baina. Finalment tallem el sobrant dels pals de fusta que fan d'eix. Cal assegurar que els eixos roden sobre si mateixos amb el mínim de resistència mecànica.

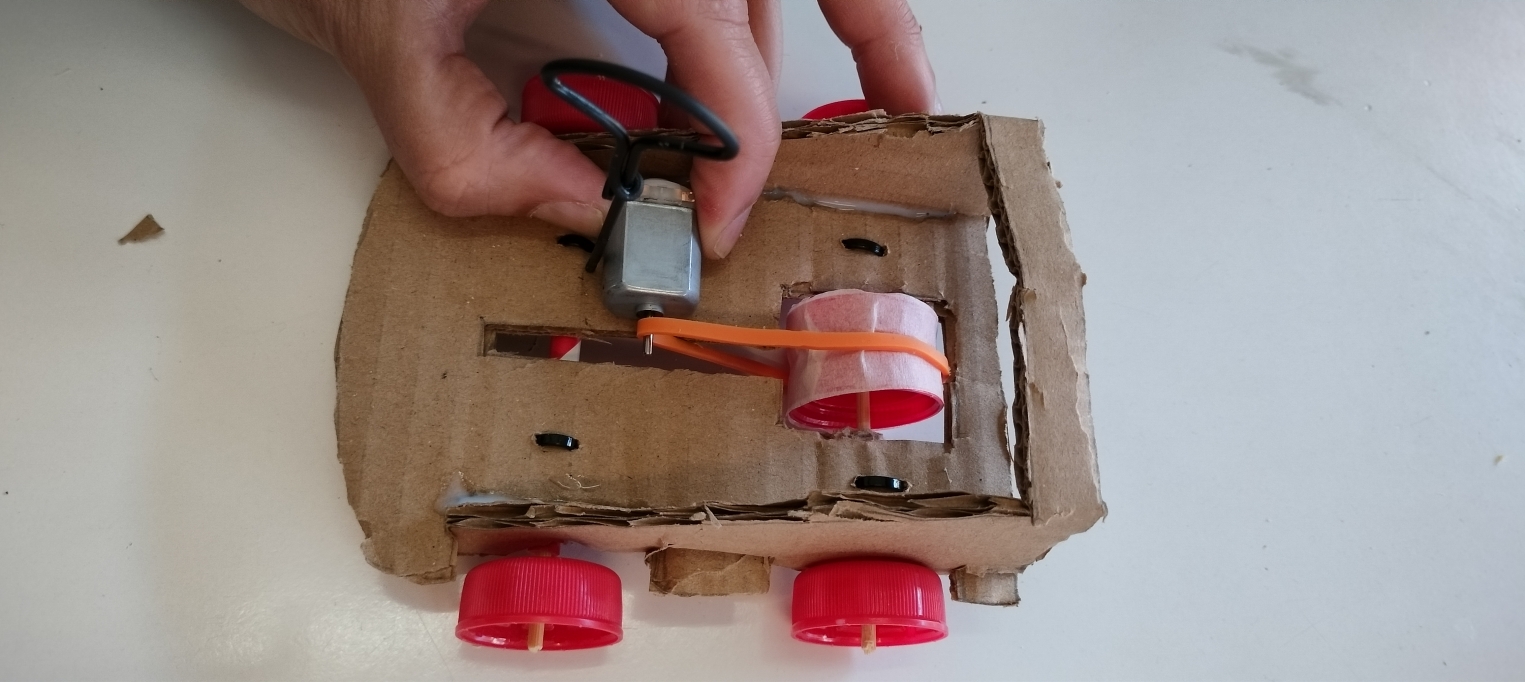

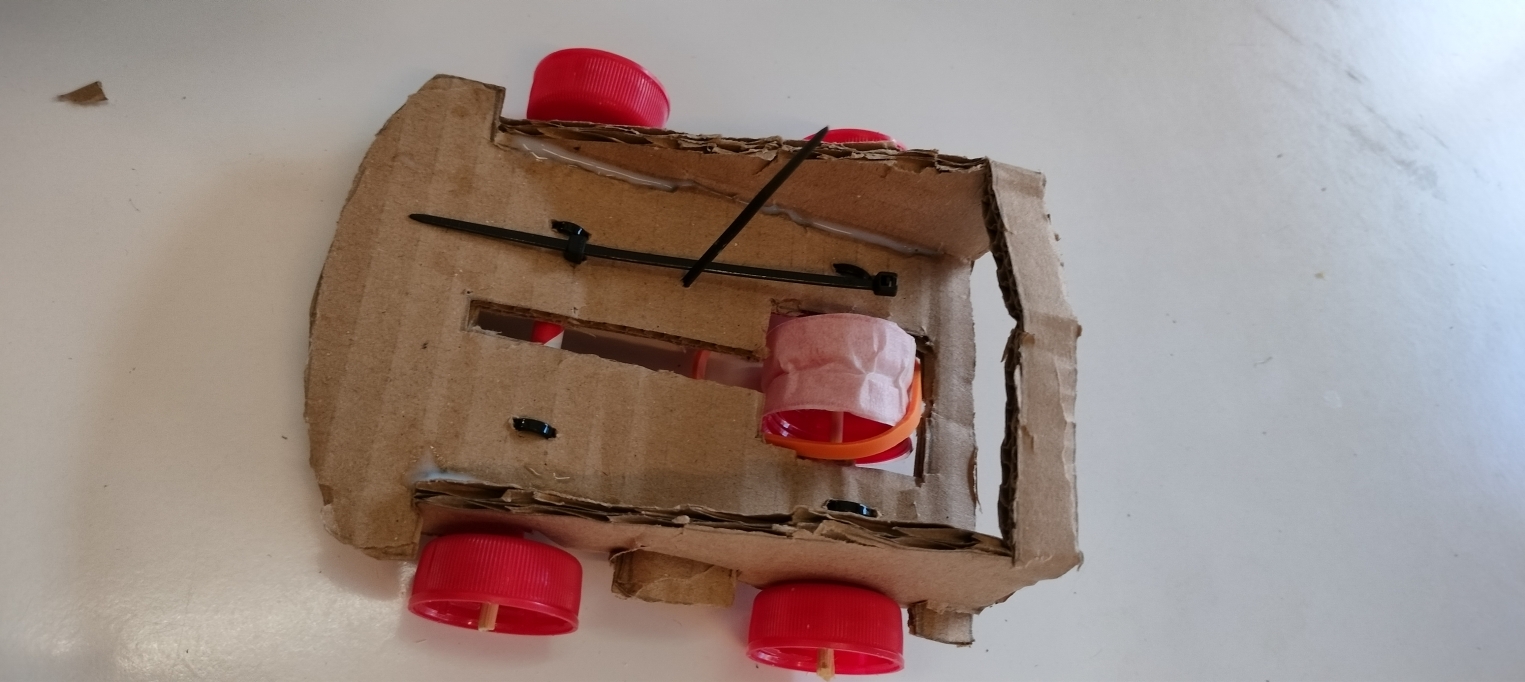

Col·loquem el motor: Ho fem de tal manera que la goma elàstica generi adherència amb el motor, però sense que generi resistència, simplement en què no quedi la goma penjant és suficient, no cal que estigui tensa. Un cop sapiguem el lloc amb l'ajuda de la barrina fem dos forats a cada cantó del motor per on passarem una brida (ens interessen brides primes i per això potser necessitem unir-ne dues).

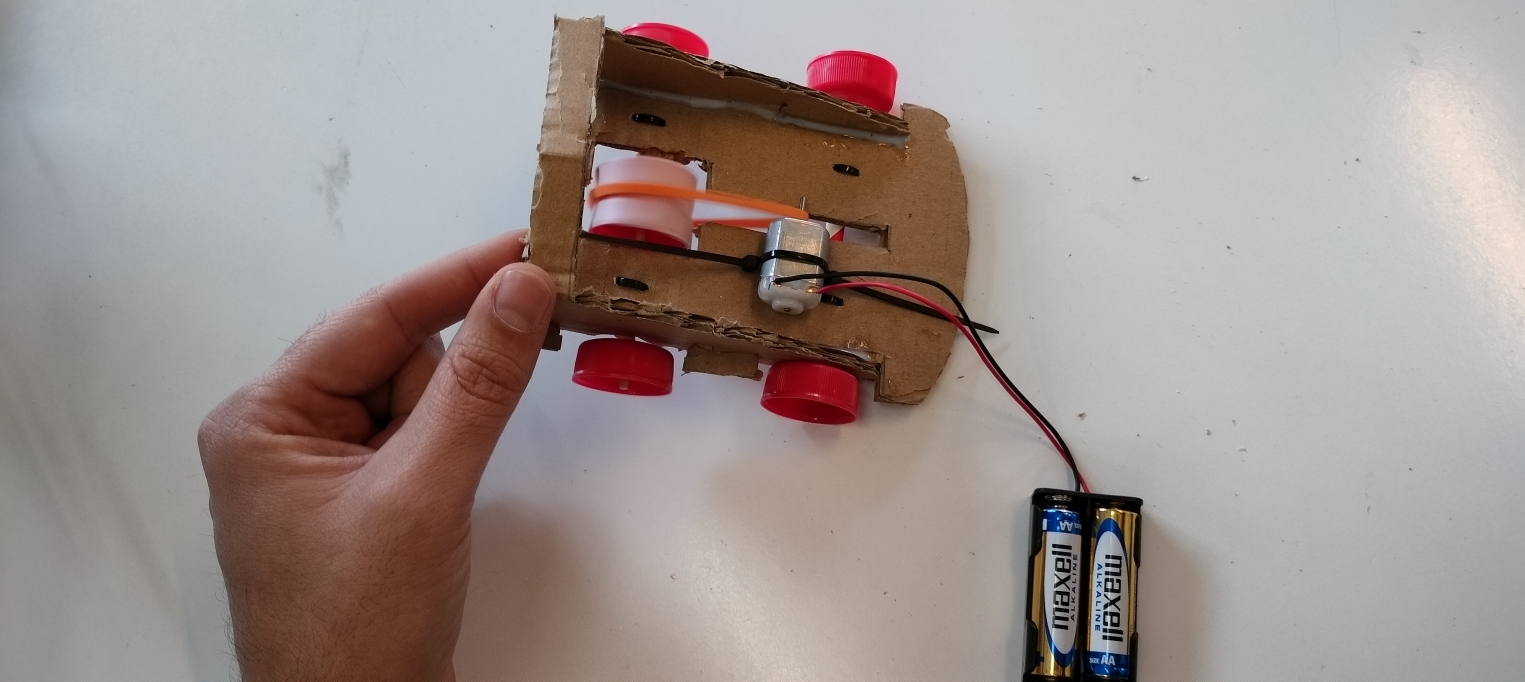

Prova de concepte: En aquest moment és interessant connectar el motor a un portapiles carregat per fer una prova de concepte, comprovar que no hi ha resistències massa grans perquè el motor no giri i col·locar correctament la polaritat, depenent de com connectem el positiu i el negatiu el motor girarà en sentit horari o antihorari.

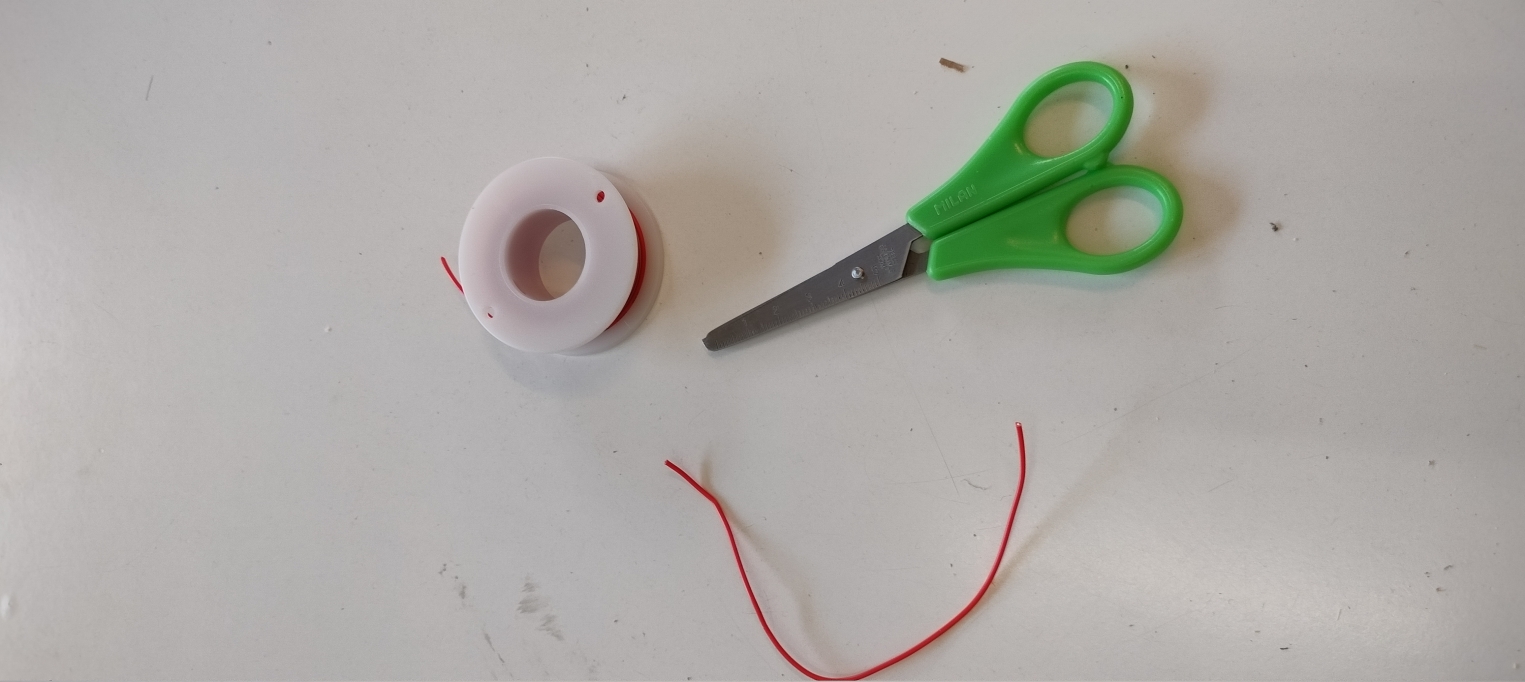

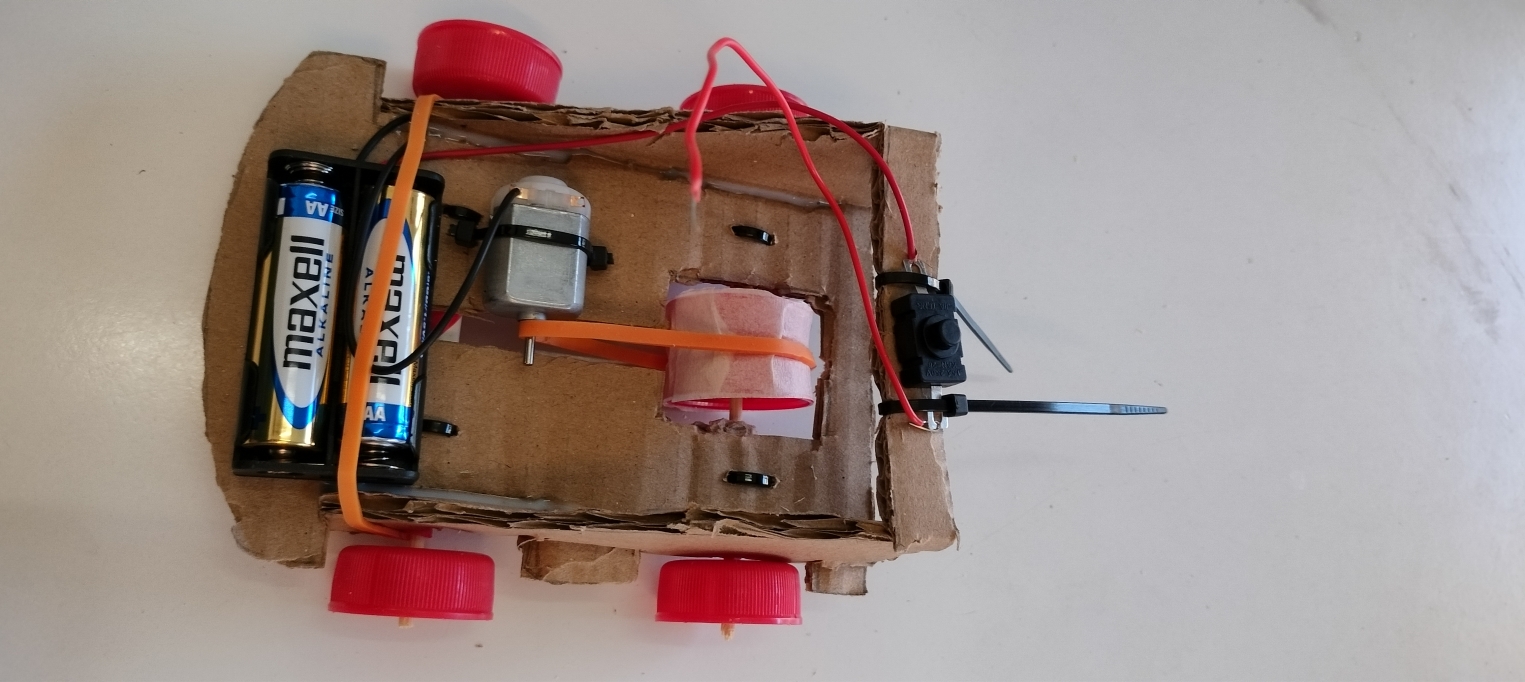

Circuit elèctric: Tallem un tros de cable. Connectem una polaritat al motor, l'altre a un interruptor, i el cable que hem tallat del polsador al motor. Si és necessari pelem una mica de cable del port apiles per assegurar la connectivitat i que no es desprengui el cablejat. Ens ajudem de brides per subjectar el polsador.





Plantilla editable https://moodle.communia.org/pluginfile.php/2002/mod_page/content/54/platilla.svg
Plantilla imprimible https://moodle.communia.org/pluginfile.php/2002/mod_page/content/54/platilla.pdf
